Seat Cordoba 2007 Manual do proprietário (in Portuguese)

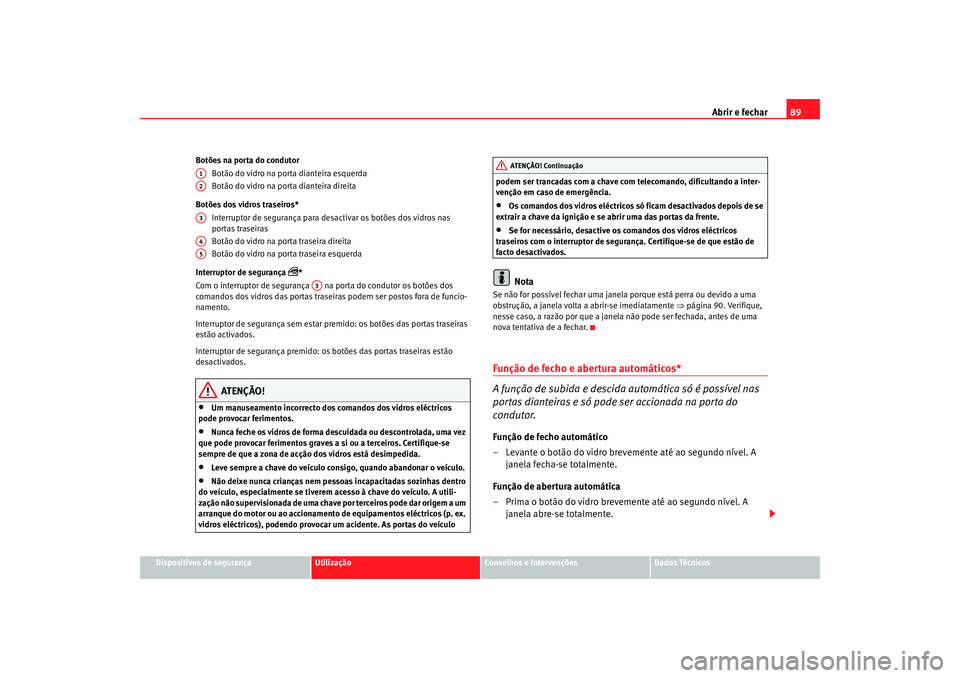

Abrir e fechar89
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos
Botões na port
a do condutor
Botão do vidro na porta dianteira esquerda
Botão do vidro na porta dianteira direita
Botões dos vidros traseiros* Interruptor de segurança para desactivar os botões dos vidros nas
portas traseiras
Botão do vidro na porta traseira direita
Botão do vidro na porta traseira esquerda
Interruptor de segurança
*
Com o interruptor de segurança na porta do condutor os botões dos
comandos dos vidros das portas traseiras podem ser postos fora de funcio-
namento.
Interruptor de segurança sem estar premido: os botões das portas traseiras
estão activados.
Interruptor de segurança premido: os botões das portas traseiras estão
desactivados.
ATENÇÃO!
•
Um manuseamento incorrecto dos comandos dos vidros eléctricos
pode provocar ferimentos.
•
Nunca feche os vidros de forma desc uidada ou descontrolada, uma vez
que pode provocar ferimentos graves a si ou a terceiros. Certifique-se
sempre de que a zona de acção dos vidros está desimpedida.
•
Leve sempre a chave do veículo consigo, quando abandonar o veículo.
•
Não deixe nunca crianças nem pessoas incapacitadas sozinhas dentro
do veículo, especialmente se tiverem acesso à chave do veículo. A utili-
zação não supervisionada de uma chave por terceiros pode dar origem a um
arranque do motor ou ao accionamento de equipamentos eléctricos (p. ex.
vidros eléctricos), podendo provocar um acidente. As portas do veículo podem ser trancadas com a chave com telecomando, dificultando a inter-
venção em caso de emergência.
•
Os comandos dos vidros eléctricos só
ficam desactivados depois de se
extrair a chave da ignição e se abrir uma das portas da frente.
•
Se for necessário, desactive os comandos dos vidros eléctricos
traseiros com o interruptor de segurança. Certifique-se de que estão de
facto desactivados.Nota
Se não for possível fechar uma janela porque está perra ou devido a uma
obstrução, a janela volta a abrir-se imediatamente ⇒página 90. Verifique,
nesse caso, a razão por que a janela não pode ser fechada, antes de uma
nova tentativa de a fechar.Função de fecho e abertura automáticos*
A função de subida e descida automática só é possível nas
portas dianteiras e só pode ser accionada na porta do
condutor.Função de fecho automático
– Levante o botão do vidro brevemente até ao segundo nível. A
janela fecha-se totalmente.
Função de abertura automática
– Prima o botão do vidro brevemente até ao segundo nível. A janela abre-se totalmente.
A1A2A3A4A5
A3
AT ENÇÃO! Continua ção
cordoba_portugues.book Seite 89 Dienstag, 29. August 2006 12:39 12

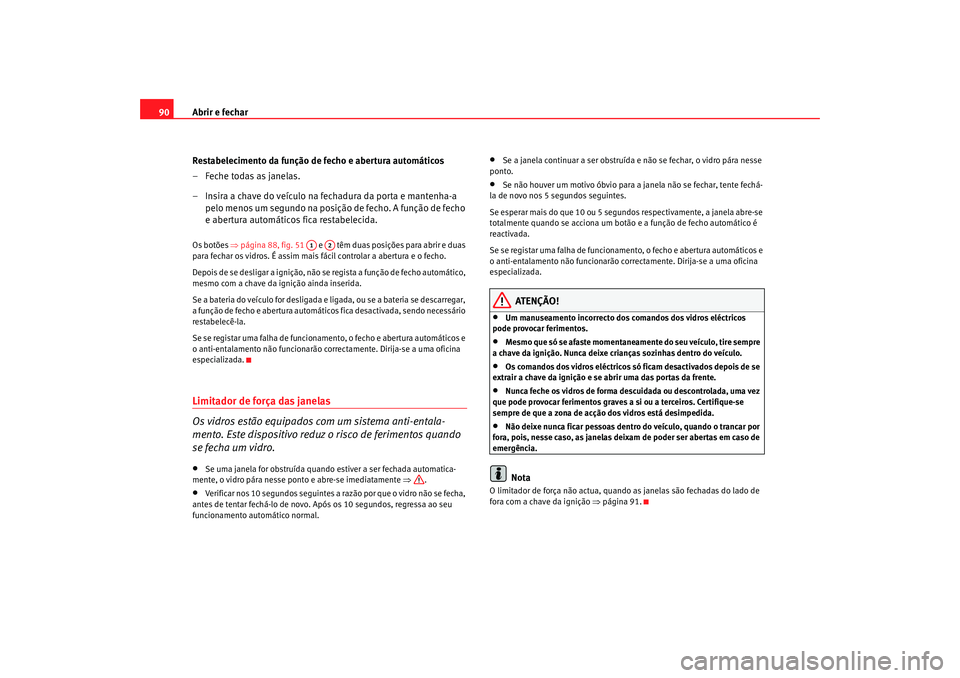

Abrir e fechar
90
Restabelecimento da função de fecho e abertura automáticos
– Feche todas as janelas.
– Insira a chave do veículo na fechadura da porta e mantenha-a pelo menos um segundo na posição de fecho. A função de fecho
e abertura automáticos fica restabelecida.Os botões ⇒ página 88, fig. 51 e têm duas posições para abrir e duas
para fechar os vidros. É assim mais fácil controlar a abertura e o fecho.
Depois de se desligar a ignição, não se regista a função de fecho automático,
mesmo com a chave da ignição ainda inserida.
Se a bateria do veículo for desligada e ligada, ou se a bateria se descarregar,
a função de fecho e abertura automáticos fica desactivada, sendo necessário
restabelecê-la.
Se se registar uma falha de funcionamento, o fecho e abertura automáticos e
o anti-entalamento não funcionarão correctamente. Dirija-se a uma oficina
especializada.Limitador de força das janelas
Os vidros estão equipados com um sistema anti-entala-
mento. Este dispositivo reduz o risco de ferimentos quando
se fecha um vidro.•
Se uma janela for obstruída quando estiver a ser fechada automatica-
mente, o vidro pára nesse ponto e abre-se imediatamente ⇒.
•
Verificar nos 10 segundos seguintes a razão por que o vidro não se fecha,
antes de tentar fechá-lo de novo. Após os 10 segundos, regressa ao seu
funcionamento automático normal.
•
Se a janela continuar a ser obstruída e não se fechar, o vidro pára nesse
ponto.
•
Se não houver um motivo óbvio para a janela não se fechar, tente fechá-
la de novo nos 5 segundos seguintes.
Se esperar mais do que 10 ou 5 segundos respectivamente, a janela abre-se
totalmente quando se acciona um botão e a função de fecho automático é
reactivada.
Se se registar uma falha de funcionamento, o fecho e abertura automáticos e
o anti-entalamento não funcionarão correctamente. Dirija-se a uma oficina
especializada.
ATENÇÃO!
•
Um manuseamento incorrecto dos comandos dos vidros eléctricos
pode provocar ferimentos.
•
Mesmo que só se afaste momentaneamente do seu veículo, tire sempre
a chave da ignição. Nunca deixe crianças sozinhas dentro do veículo.
•
Os comandos dos vidros eléctricos só ficam desactivados depois de se
extrair a chave da ignição e se abrir uma das portas da frente.
•
Nunca feche os vidros de forma descuidada ou descontrolada, uma vez
que pode provocar ferimentos graves a si ou a terceiros. Certifique-se
sempre de que a zona de acção dos vidros está desimpedida.
•
Não deixe nunca ficar pessoas dentro do veículo, quando o trancar por
fora, pois, nesse caso, as janelas deixam de poder ser abertas em caso de
emergência.Nota
O limitador de força não actua, quando as janelas são fechadas do lado de
fora com a chave da ignição ⇒página 91.
A1
A2
cordoba_portugues.book Seite 90 Dienstag, 29. August 2006 12:39 12

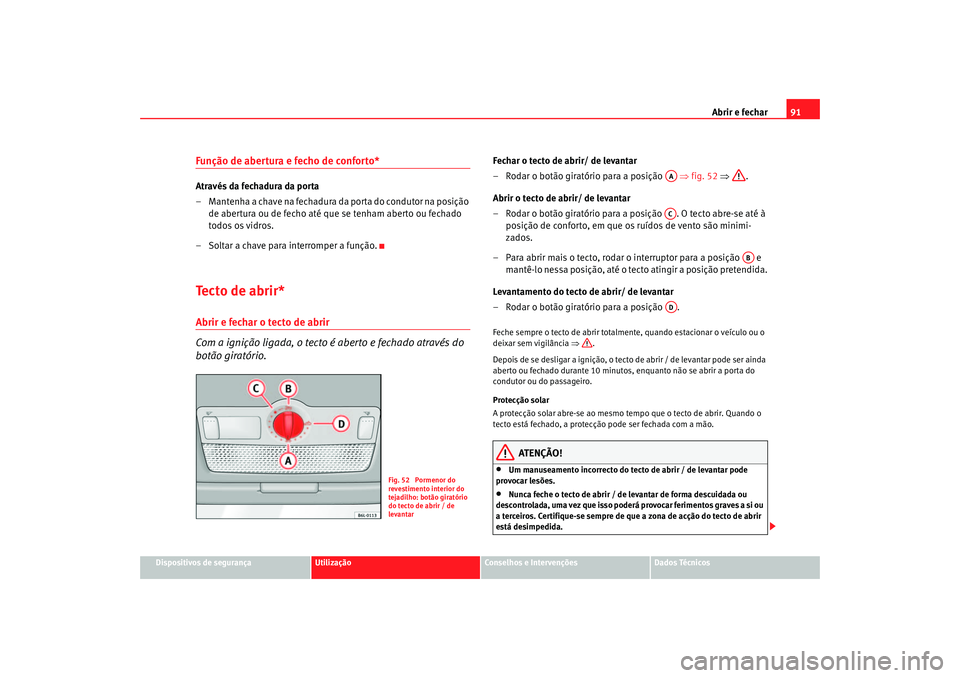

Abrir e fechar91
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos
Função de abertura e fecho de conforto* Através da fechadura da porta
– Mantenha a chave na fechadura da porta do condutor na posição
de abertura ou de fecho até que se tenham aberto ou fechado
todos os vidros.
– Soltar a chave para interromper a função.Tecto de abrir*Abrir e fechar o tecto de abrir
Com a ignição ligada, o tecto é aberto e fechado através do
botão giratório.
Fechar o tecto de abrir/ de levantar
– Rodar o botão giratório para a posição ⇒fig. 52 ⇒ .
Abrir o tecto de abrir/ de levantar
– Rodar o botão giratório para a posição . O tecto abre-se até à posição de conforto, em que os ruídos de vento são minimi-
zados.
– Para abrir mais o tecto, rodar o interruptor para a posição e mantê-lo nessa posição, até o tecto atingir a posição pretendida.
Levantamento do tecto de abrir/ de levantar
– Rodar o botão giratório para a posição .Feche sempre o tecto de abrir totalmente, quando estacionar o veículo ou o
deixar sem vigilância ⇒.
Depois de se desligar a ignição, o tecto de abrir / de levantar pode ser ainda
aberto ou fechado durante 10 minutos, enquanto não se abrir a porta do
condutor ou do passageiro.
Protecção solar
A protecção solar abre-se ao mesmo tempo que o tecto de abrir. Quando o
tecto está fechado, a protecção pode ser fechada com a mão.
ATENÇÃO!
•
Um manuseamento incorrecto do tecto de abrir / de levantar pode
provocar lesões.
•
Nunca feche o tecto de abrir / de levantar de forma descuidada ou
descontrolada, uma vez que isso poderá provocar ferimentos graves a si ou
a terceiros. Certifique-se sempre de que a zona de acção do tecto de abrir
está desimpedida.
Fig. 52 Pormenor do
revestimento interior do
tejadilho: botão giratório
do tecto de abrir / de
levantar
AAAC
AB
AD
cordoba_portugues.book Seite 91 Dienstag, 29. August 2006 12:39 12

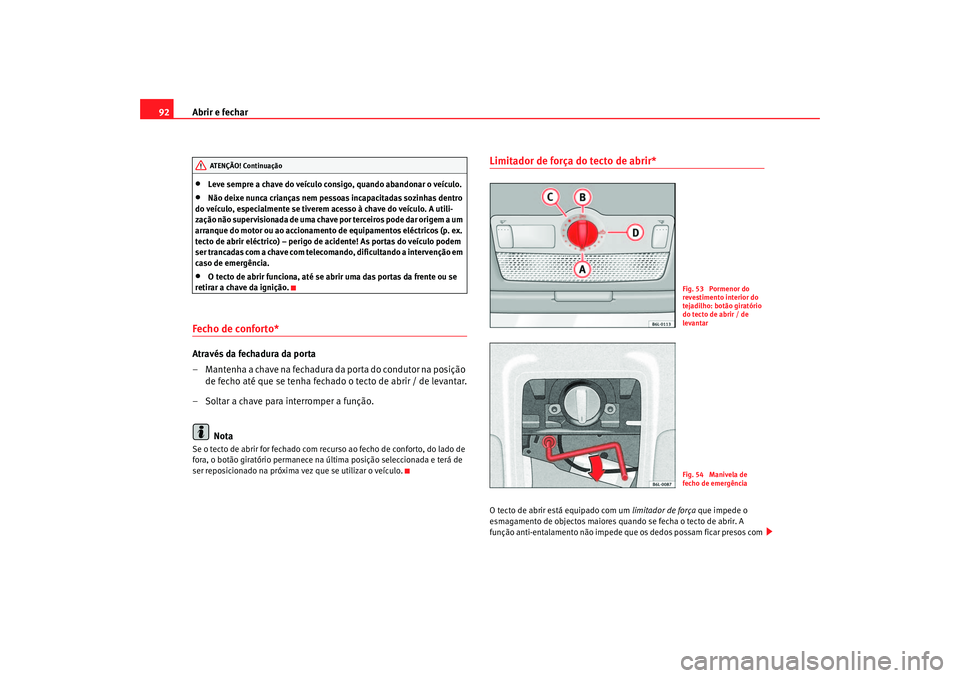

Abrir e fechar
92•
Leve sempre a chave do veículo consigo, quando abandonar o veículo.
•
Não deixe nunca crianças nem pessoas incapacitadas sozinhas dentro
do veículo, especialmente se tiverem acesso à chave do veículo. A utili-
zação não supervisionada de uma chave por terceiros pode dar origem a um
arranque do motor ou ao accionamento de equipamentos eléctricos (p. ex.
tecto de abrir eléctrico) – perigo de acidente! As portas do veículo podem
ser trancadas com a chave com telecomando, dificultando a intervenção em
caso de emergência.
•
O tecto de abrir funciona, até se abrir uma das portas da frente ou se
retirar a chave da ignição.
Fecho de conforto* Através da fechadura da porta
– Mantenha a chave na fechadura da porta do condutor na posição de fecho até que se tenha fechado o tecto de abrir / de levantar.
– Soltar a chave para interromper a função.
NotaSe o tecto de abrir for fechado com recur so ao fecho de conforto, do lado de
fora, o botão giratório permanece na última posição seleccionada e terá de
ser reposicionado na próxima vez que se utilizar o veículo.
Limitador de força do tecto de abrir*O tecto de abrir está equipado com um limitador de força que impede o
esmagamento de objectos maiores quando se fecha o tecto de abrir. A
função anti-entalamento não impede qu e os dedos possam ficar presos com
AT ENÇÃO! Continua ção
Fig. 53 Pormenor do
revestimento interior do
tejadilho: botão giratório
do tecto de abrir / de
levantarFig. 54 Manivela de
fecho de emergência
cordoba_portugues.book Seite 92 Dienstag, 29. August 2006 12:39 12

Abrir e fechar93
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos
o tecto solar. Se o tecto de abrir for obstruído quando se fecha, pára e abre-
se imediatamente.
Se o tecto de abrir voltar a ser aberto pe
lo limitador de força, poderá fechá-lo
então, carregando o botão giratório para a posição ⇒página 92, fig. 53 ,
à frente, até o tecto de abrir ficar totalmente fechado. Ter em atenção que o
tecto de abrir se fecha neste caso sem a função de anti-entalamento.
Accionamento em caso de avaria
Em caso de avaria, o tejadilho também se pode fechar à mão.
•
Retire a cobertura de plástico, encaixando uma chave de parafusos na
parte traseira.
•
Extrair a manivela de fixação da cobertura, introduzi-la na abertura até ao
cimo (vencendo a resistência da mola) e fechar o tejadilho de correr.
•
Encaixar a manivela no respectivo suporte e coloque-a novamente.
AA
cordoba_portugues.book Seite 93 Dienstag, 29. August 2006 12:39 12

Luzes e visibilidade
94Luzes e visibilidadeLuzesAcender e apagar as luzes


Ligar as luzes de presença
– Rodar o interruptor da luz ⇒fig. 55 para a posição

.
Ligar a luz de cruzamento
– Rodar o interruptor da luz para a posição

.
Apagar as luzes
– Rodar o interruptor da luz para a posição 0. Ligar os faróis de nevoeiro*
– Rode o interruptor a partir da posição

ou

para fora, até ao
primeiro engate. Se o símbolo se acender
 do interruptor das
luzes.
Ligar a luz traseira de nevoeiro (veículos com faróis de nevoeiro)
– Rode o interruptor a partir da posição

ou

para fora, até ao
segundo engate ⇒. Acende-se um indicador luminoso
situado no próprio interruptor.
Ligar a luz traseira de nevoeiro (veículos sem faróis de nevoeiro)
– Rode o interruptor a partir da posição

ou

totalmente para
fora. Acende-se um indicador luminoso situado no próprio inter-
ruptor
ATENÇÃO!
Não circule nunca com as luzes de presença – perigo de acidente! As luzes
de presença não são suficientemente intensas para proporcionar uma
iluminação suficiente ou para assegurar que se é visto pelos outros utentes
da via pública. Quando estiver escuro ou a visibilidade for insuficiente, é
necessário acender sempre os médios.
Nota
•
Os médios só se acendem com a igni ção ligada. Quando se desliga a
ignição, é automaticamente ligada a luz de presença.
Fig. 55 Pormenor do
painel de instrumentos:
comando das luzes, faróis
de nevoeiro e a luz
traseira de nevoeiro
cordoba_portugues.book Seite 94 Dienstag, 29. August 2006 12:39 12

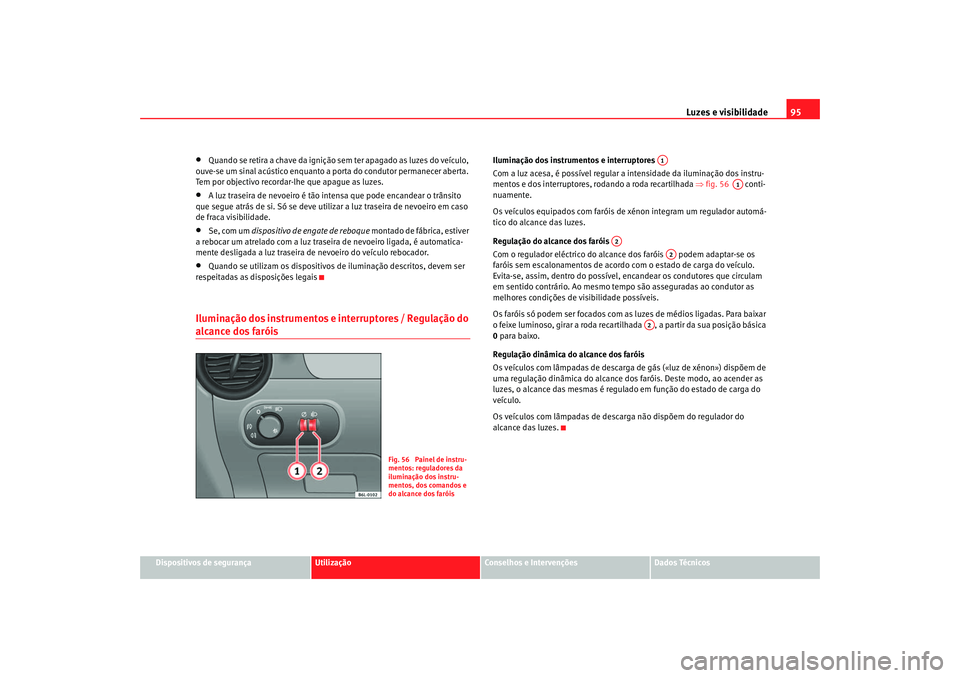

Luzes e visibilidade95
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos
•
Quando se retira a chave da ignição sem ter apagado as luzes do veículo,
ouve-se um sinal acústico enquanto a porta do condutor permanecer aberta.
Tem por objectivo recordar-l he que apague as luzes.
•
A luz traseira de nevoeiro é tão intensa que pode encandear o trânsito
que segue atrás de si. Só se deve utilizar a luz traseira de nevoeiro em caso
de fraca visibilidade.
•
Se, com um dispositivo de engate de reboque montado de fábrica, estiver
a rebocar um atrelado com a luz traseira de nevoeiro ligada, é automatica-
mente desligada a luz traseira de nevoeiro do veículo rebocador.
•
Quando se utilizam os dispositivos de iluminação descritos, devem ser
respeitadas as disposições legais
Iluminação dos instrumentos e interruptores / Regulação do alcance dos faróis
Iluminação dos instrumentos e interruptores
Com a luz acesa, é possível regular a intensidade da iluminação dos instru-
mentos e dos interruptores, rodando a roda recartilhada ⇒ fig. 56 conti-
nuamente.
Os veículos equipados com faróis de xénon integram um regulador automá-
tico do alcance das luzes.
Regulação do alcance dos faróis
Com o regulador eléctrico do alcance dos faróis podem adaptar-se os
faróis sem escalonamentos de acordo com o estado de carga do veículo.
Evita-se, assim, dentro do possível, encandear os condutores que circulam
em sentido contrário. Ao mesmo tempo são asseguradas ao condutor as
melhores condições de visibilidade possíveis.
Os faróis só podem ser focados com as luzes de médios ligadas. Para baixar
o feixe luminoso, girar a roda recartilha da , a partir da sua posição básica
0 para baixo.
Regulação dinâmica do alcance dos faróis
Os veículos com lâmpadas de descarga de gás («luz de xénon») dispõem de
uma regulação dinâmica do alcance dos faróis. Deste modo, ao acender as
luzes, o alcance das mesmas é regulado em função do estado de carga do
veículo.
Os veículos com lâmpadas de descarga não dispõem do regulador do
alcance das luzes.
Fig. 56 Painel de instru-
mentos: reguladores da
iluminação dos instru-
mentos, dos comandos e
do alcance dos faróis
A1
A1
A2
A2
A2
cordoba_portugues.book Seite 95 Dienstag, 29. August 2006 12:39 12

Luzes e visibilidade
96Desembaciador do vidro traseiro

O desembaciador do vidro traseiro só funciona com o motor em andamento.
Quando liga, acende-se um indi cador luminoso no interruptor.
Decorridos 20 minutos, o dispositivo té rmico do vidro traseiro desliga-se
automaticamente. Premindo a tecla novamente, após de 20 minutos, o vidro
traseiro trabalha permanentement e até quando é desliga o ignição.
Nota sobre o impacte ambiental
O desembaciador do vidro traseiro deverá ser desligado assim que o vidro
traseiro recuperar a sua nitidez. A redução do consumo eléctrico reduz o
consumo de combustível.
Nota
Para evitar um possíveis danos na bateri a, pode desligar a função automática
temporariamente, podendo voltar a ac tivá-la quando estiverem restabele-
cidas as condições normais de funcionamento.
Luzes de emergência

As luzes de emergência servem para, em caso de perigo,
chamar a atenção dos outros utentes da via pública para o
seu veículo.Se o veículo ficar parado:
1. Coloque-o a uma distância segura do fluxo de tráfego.
2. Premir o botão, para acender as luzes de emergência ⇒ .
3. Desligue o motor.
4. Puxar o travão de mão.
5. Engate a 1 ªandamento nos veículos com caixa de velocidades manual ou colocar a alavanca selectora P em caso de ser una
caixa de velocidades automática
Fig. 57 Painel de instru-
mentos: interruptor do
desembaciador do vidro
traseiro
Fig. 58 Painel de instru-
mentos: interruptor das
luzes de emergência
cordoba_portugues.book Seite 96 Dienstag, 29. August 2006 12:39 12

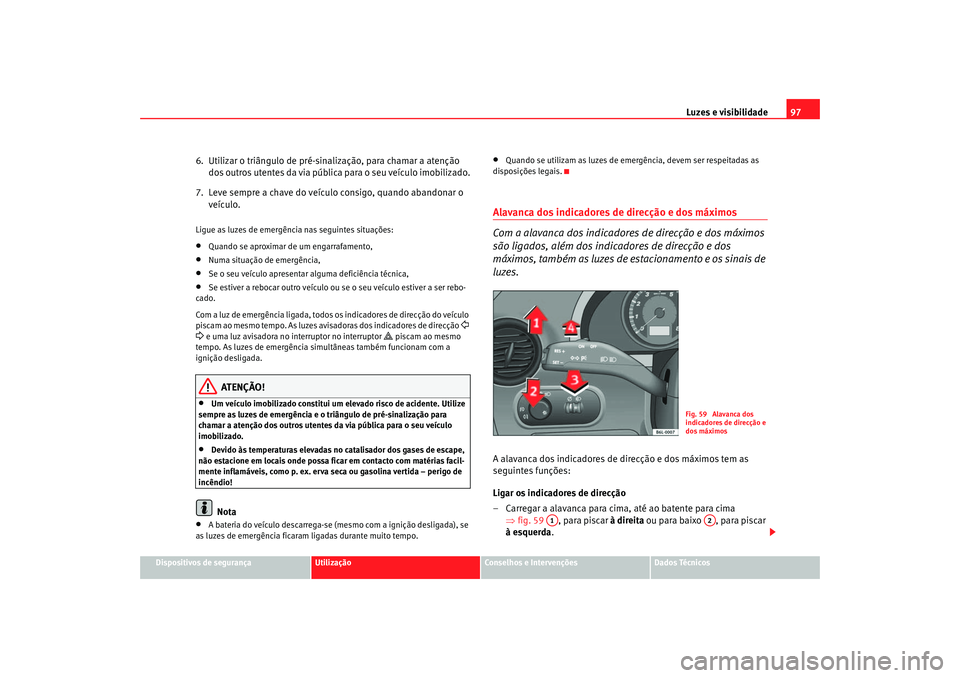

Luzes e visibilidade97
Dispositivos de segurança
Utilização
Conselhos e Intervenções
Dados Técnicos
6. Utilizar o triângulo de pré-sinalização, para chamar a atenção
dos outros utentes da via pública para o seu veículo imobilizado.
7. Leve sempre a chave do veículo consigo, quando abandonar o veículo.Ligue as luzes de emergência nas seguintes situações:•
Quando se aproximar de um engarrafamento,
•
Numa situação de emergência,
•
Se o seu veículo apresentar alguma deficiência técnica,
•
Se estiver a rebocar outro veículo ou se o seu veículo estiver a ser rebo-
cado.
Com a luz de emergência ligada, todos os indicadores de direcção do veículo
piscam ao mesmo tempo. As luzes avisadoras dos indicadores de direcção

 e uma luz avisadora no interruptor no interruptor
 piscam ao mesmo
tempo. As luzes de emergência simultâneas também funcionam com a
ignição desligada.
ATENÇÃO!
•
Um veículo imobilizado constitui um elevado risco de acidente. Utilize
sempre as luzes de emergência e o triângulo de pré-sinalização para
chamar a atenção dos outros utentes da via pública para o seu veículo
imobilizado.
•
Devido às temperaturas elevadas no catalisador dos gases de escape,
não estacione em locais onde possa ficar em contacto com matérias facil-
mente inflamáveis, como p. ex. erva seca ou gasolina vertida – perigo de
incêndio!Nota
•
A bateria do veículo descarrega-se (m esmo com a ignição desligada), se
as luzes de emergência ficara m ligadas durante muito tempo.
•
Quando se utilizam as luzes de emergência, devem ser respeitadas as
disposições legais.
Alavanca dos indicadores de direcção e dos máximos
Com a alavanca dos indicadores de direcção e dos máximos
são ligados, além dos indicadores de direcção e dos
máximos, também as luzes de es tacionamento e os sinais de
luzes.A alavanca dos indicadores de direcção e dos máximos tem as
seguintes funções:
Ligar os indicadores de direcção
– Carregar a alavanca para cima, até ao batente para cima
⇒fig. 59 , para piscar à direita ou para baixo , para piscar
à esquerda .
Fig. 59 Alavanca dos
indicadores de direcção e
dos máximos
A1
A2
cordoba_portugues.book Seite 97 Dienstag, 29. August 2006 12:39 12

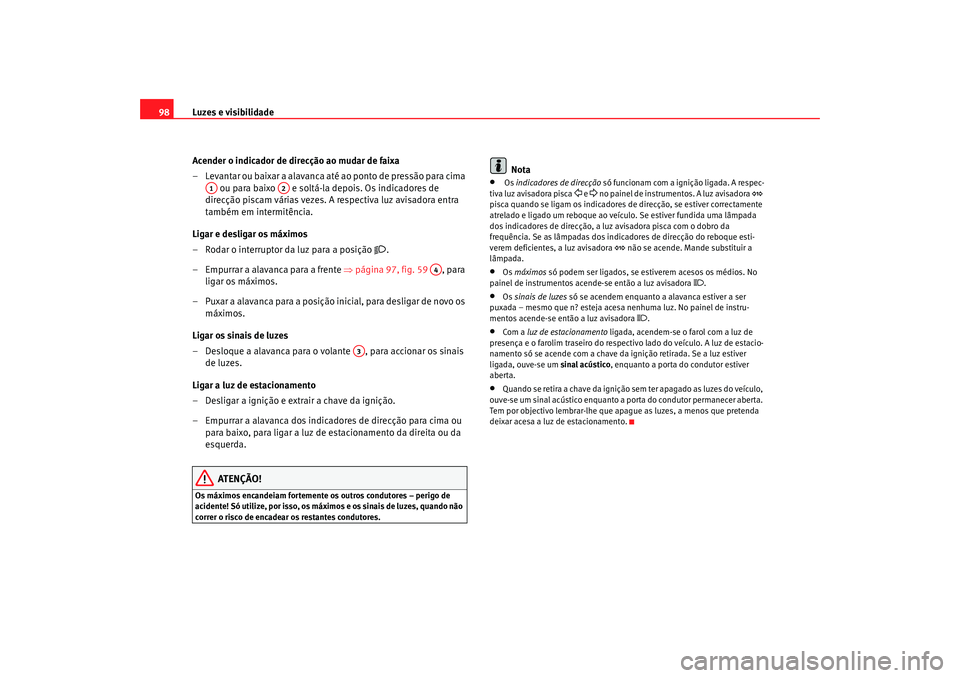

Luzes e visibilidade
98
Acender o indicador de direcção ao mudar de faixa
– Levantar ou baixar a alavanca até ao ponto de pressão para cima ou para baixo e soltá-la depois. Os indicadores de
direcção piscam várias vezes. A respectiva luz avisadora entra
também em intermitência.
Ligar e desligar os máximos
– Rodar o interruptor da luz para a posição

.
– Empurrar a alavanca para a frente ⇒página 97, fig. 59 , para
ligar os máximos.
– Puxar a alavanca para a posição inicial, para desligar de novo os máximos.
Ligar os sinais de luzes
– Desloque a alavanca para o volante , para accionar os sinais de luzes.
Ligar a luz de estacionamento
– Desligar a ignição e extrair a chave da ignição.
– Empurrar a alavanca dos indicadores de direcção para cima ou para baixo, para ligar a luz de estacionamento da direita ou da
esquerda.
ATENÇÃO!
Os máximos encandeiam fortemente os outros condutores – perigo de
acidente! Só utilize, por isso, os máxi mos e os sinais de luzes, quando não
correr o risco de encadear os restantes condutores.
Nota
•
Os indicadores de direcção só funcionam com a ignição ligada. A respec-
tiva luz avisadora pisca
 e  no painel de instrumentos. A luz avisadora

pisca quando se ligam os indicadores de direcção, se estiver correctamente
atrelado e ligado um reboque ao ve ículo. Se estiver fundida uma lâmpada
dos indicadores de direcção, a luz avisadora pisca com o dobro da
frequência. Se as lâmpadas dos indicadores de direcção do reboque esti-
verem deficientes, a luz avisadora
 não se acende. Mande substituir a
lâmpada.
•
Os máximos só podem ser ligados, se estiverem acesos os médios. No
painel de instrumentos acende-se então a luz avisadora
.
•
Os sinais de luzes só se acendem enquanto a alavanca estiver a ser
puxada – mesmo que n? esteja acesa nenhuma luz. No painel de instru-
mentos acende-se então a luz avisadora
.
•
Com a luz de estacionamento ligada, acendem-se o farol com a luz de
presença e o farolim traseiro do respectivo lado do veículo. A luz de estacio-
namento só se acende com a chave da ignição retirada. Se a luz estiver
ligada, ouve-se um sinal acústico, enquanto a porta do condutor estiver
aberta.
•
Quando se retira a chave da ignição sem ter apagado as luzes do veículo,
ouve-se um sinal acústico enquanto a porta do condutor permanecer aberta.
Tem por objectivo lembrar-lhe que apague as luzes, a menos que pretenda
deixar acesa a luz de estacionamento.
A1
A2
A4
A3
cordoba_portugues.book Seite 98 Dienstag, 29. August 2006 12:39 12
